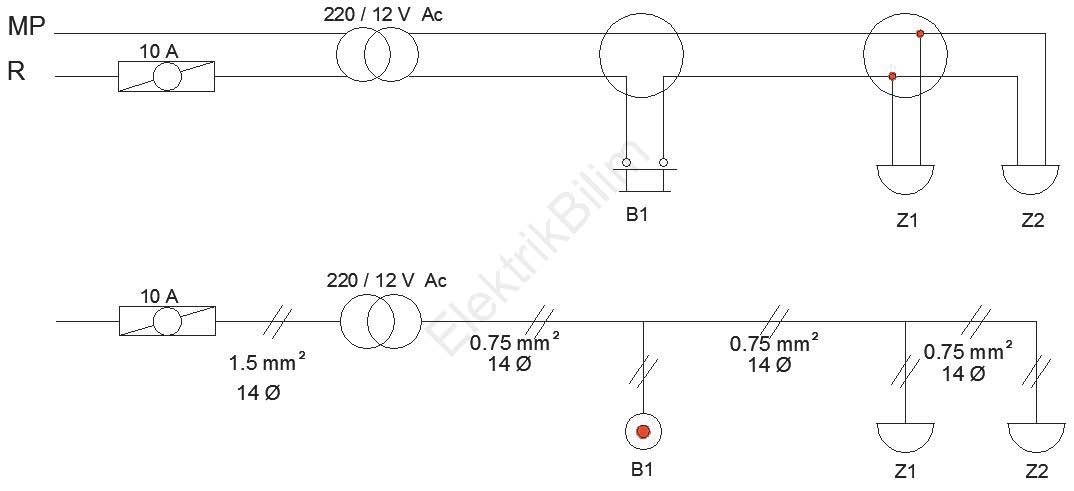

Bir buton iki zil tesisatı. 12V trafo ile iki zili aynı anda çalıştıran paralel bağlantı devresi ve temel tesisat elemanları.
Bir Buton İki Zil Tesisatı, tek bir buton üzerinden iki farklı zilin aynı anda çalıştırılmasını sağlayan basit bir elektrik tesisatıdır. Ev, iş yeri ve okul gibi alanlarda farklı noktalarda bulunan kişileri aynı anda uyarmak için kullanılmaktadır. Sistem; bir buton, iki adet zil, kablolar, genellikle 12V trafo (transformatör) ve bağlantı kutusundan (buat) oluşur. Butona basıldığında devre tamamlanır ve her iki zil paralel olarak enerjilenerek birlikte çalışır.
Bu içerik, Elektrik kategorisinde yer almaktadır. Benzer içerikleri keşfetmek için kategoriye göz atabilirsiniz.
