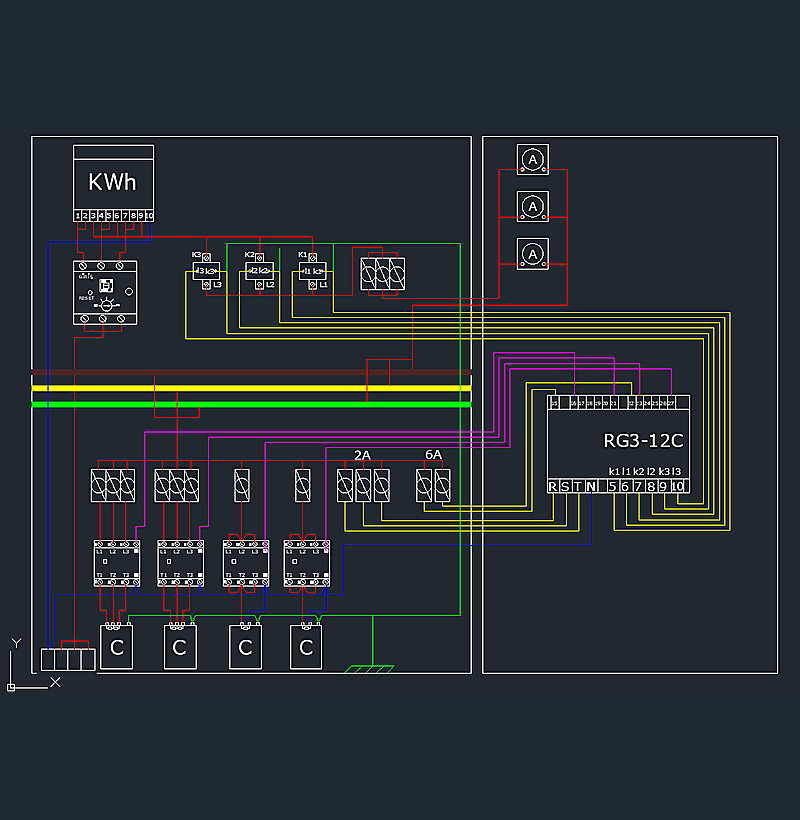

Bu içerikte, reaktif güç kompanzasyon panosuna ait detaylı bağlantı şeması yer almaktadır. Şema içerisinde kondansatör grupları, kontaktörler, sigortalar ve kompanzasyon rölesinin bağlantıları açık şekilde gösterilmektedir. Elektrik projeleri ve pano tasarımı yapanlar için oldukça öğretici bir kaynaktır. Kompanzasyon sistemlerinin çalışma mantığını anlamak ve uygulamak için kullanılabilir.
